Classic 520 DGA

Vertikale-Gehrungsbandsägemaschinen, beidseitige Gehrungsschnitte, vollautomatische Ausführung

- Beidseitige, vollautomatische Vertikal-Gehrungsbandsägemaschine, links/rechts 30° 90° 45°
- NC-Steuerung Type Siemens, Bedienpult mit Farb-Touchscreen 9“ zur Vorwahl und Steuerung von 99 Satz Abschnittlängen und Stückzahlen mit der dazugehörigen Bandgeschwindigkeit und Winkelposition. Über die NC-Steuerung können beide Winkel automatisch vorgewählt werden, Sägebandführung stellt sich autom. auf die richtige Höhe ein
-  Vorwählbare Arbeitszyklen: HAND = halbautomatischer Ablauf für Einzelschnitte / AUTO = vollautomatischer Ablauf für Serienschnitte (Trapezautomatik und Universalautomatik)
- Stufenloses Schwenken des Sägebürgel auf Winkelposition erfolgt elektromotorisch
- Hydraulische Spannschraubstöcke über Kurzhubzylinder auf beiden Seiten des Sägebandes
- Stufenlose Bandgeschwindigkeit, FU geregelt, elektrisch angetriebene Spänebürste
- Materialauflagehöhe 1100 mm
- Reststücklänge: Automatik (90°) 460 mm / Einzelschnitt 50 mm
- Nettogewicht 2000 kg (incl. Rollenbahn 1000 mm)
- Masse B x H x T mm : 2700 x 2200 x 245 (ohne Rollenbahn)

Die Vertikal-Gehrungsbandsäge Classic 520 DGA ist eine robuste, in vollautomatischer Ausführung für 90° - und Gehrungsschnitte beidseitig bis 45°, einseitig 30° Bandsägemaschine zum Sägen von Rohren und Profilen aus Stahl, Guß sowie Leicht- und Buntmetallen und ähnlichen Materialien.

Der Sägebügel ist in schwerer stabiler Stahlkonstruktion ausgeführt, 2-fach nah am Sägeband auf bewährten Führungssystemen gelagert und zusätzlich mittig durch einen hydraulischen Vorschubzylinder geführt. Der Bandsägetisch ist aus Stahl, stabil und vibrationsarm, mit bearbeiteter Tischoberfläche und T-Nuten zur Aufnahme der Materialspannsysteme.

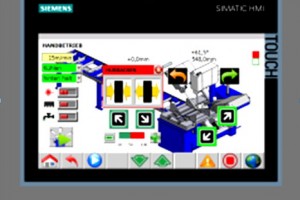

NC- Steuerung, Type Siemens. Bedienpult mit Farb-Touchscreen 9“ zur Vorwahl und Steuerung von 99 Satz Abschnittlängen und Stückzahlen mit der dazugehörigen  Bandgeschwindigkeit und Winkelposition. Über die NC-Steuerung können beide Winkel automatisch vorgewählt werden. Die Sägebandführung stellt sich automatisch auf die richtige Höhe ein.

Vorwählbare Arbeitszyklen:
HAND = Halbautomatischer Ablauf für Einzelschnitte
AUTO = Vollautomatischer Ablauf für Serienschnitte (Trapezautomatik und Universalautomatik)

Bedienerfreundliche Eingabe der Datensätze wahlweise manuell oder mit Speichermedium, graphische Darstellung, Anlegen neuer Aufträge während des Sägens ist möglich.

Das stufenlose Schwenken des Sägebügels auf Winkelposition erfolgt elektromotorisch. Die Sägebügelklemmung hydraulisch. Der Sägebügelvorschub wird über eine maschinenseitige Hydraulik mit variabler Schnittkraftregulierung gesteuert.

Die hydraulischen Spannschraubstöcke über Kurzhubzylinder auf beiden Seiten des Sägebandes gewährleisten eine sichere Spannung des Schnittmaterials. Der Materialnachschub über Rahmenspannstock verfügt über einen elektromotorischen Antrieb und wird im Kettenmaß getaktet. Die Vorschublänge beträgt ca. 850 mm, bei Abbau der zufuhrseitigen Spannstöcke ca. 1000 mm, optional 2000 mm. Auch Vorschublängen von 3000, 4500, 6000 mm und mehr sind möglich bei geänderter Vorschubtechnik mit Servomotor und Zahnstange.

Die Höhenverstellung der oberen Bandführung erfolgt hydraulisch im automatischen Zyklus. Die Sägebandspannung ist serienmäßig vollhydraulisch. Ein großer Kühlmitteltank mit integriertem Späneauffangbehälter im unteren Bereich der Maschine fängt Späne und Kühlmittel sicher auf. Der Behälter ist herausziehbar. Angetriebene Spänebürste über E-Motor und biegsame Welle.
