Werbepartner der Sägebörse auf der METAV 2016

Die METAV 2016 öffnet am Dienstag, den 23.02.2016 Ihre Pforten.

19 Aussteller zu den Themen Sägebänder, Sägeblätter, Schärfen und Sägemaschinen aller Art nehmen teil. Ungefähr genauso viele zu den Themen Schleifen, Kühlschmiermittel und Messtechnik.
Einige davon sind auch Werbepartner der Sägebörse. Diese Firmen möchten wir heute, sofern sie uns was geschickt haben, im Einzelnen vorstellen.



1. Die Arnz FLOTT GmbH Werkzeugmaschinen

nimmt die METAV 2016 zum Anlass Ihnen eine Vielzahl von teilweise einzigartigen, neuen Maschinen zu präsentieren, die Ihre Fertigung in vielerlei Hinsicht weit nach vorne bringen können!

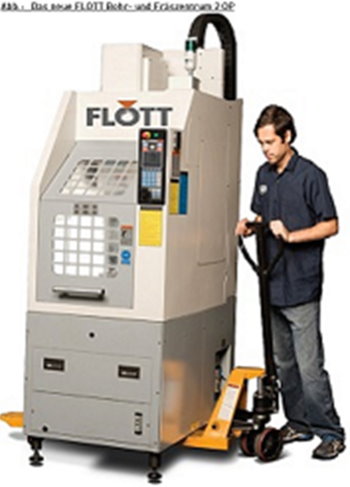

Ein Messehighlight wird neben einer Auswahl von zyklengesteuerten Fräs-und Drehmaschinen die Vorstellung des neuen FLOTT Bohr- und Fräszentrums 2 OP sein. Diese einzigartige Maschine wurde speziell für die Kunden entwickelt, die ein hoch mobiles Bohr- und Fräszentrum benötigen, um in Verbindung mit einer Drehmaschine einfach, schnell und kosteneffizient eine Fertigungseinheit aufbauen zu können! Oder für die Kunden, die schlichtweg über wenig Stellfläche in Ihrer Fertigung verfügen, aber dennoch ein leistungsfähiges Bohr- und Fräszentrum benötigen.

Hier vorab einige Fakten:
Stellfläche: 0,93 m; Verfahrwege: 355 mm (X-Achse)/ 305 mm (Y-Achse) und 455 (Z-Achse); Arbeitstisch 457 x 381 mm mit einer Belastbarkeit von 250 kg; 8 Wechselwerkzeuge mit integriertem Werkzeugwechsler; Spindelmotor mit einer Leistung von 2,5 kW und einem Drehzahlbereich von 50-6.000 U/min. Selbstverständlich ist die Maschine netzwerkfähig, ein DXF Konverter zum Einlesen Ihrer existenten Programme ist optional erhältlich. Darüber hinaus kann die Maschine mit dem zum Lieferumfang gehörenden Hubwagen innerhalb von Minuten innerhalb Ihrer Fertigung versetzt werden, denn ein sonst übliches Fundament wird nicht benötigt!

Darüber hinaus wird neben einer großen Anzahl von FLOTT Qualitätsmaschinen die FLOTT Bohrmaschine 18 PLUS erstmalig der Öffentlichkeit vorgestellt. Diese, vom Markt lang erwartete Maschine, stellt die Erweiterung des revolutionären FLOTT PLUS Maschinenkonzeptes dar, sodass Bohren und integriertes, elektronisch geregeltes Gewinden nun auch endlich für mittlere Bohrleistungen erhältlich ist!

FLOTT seit 162 Jahren der deutsche Qualitätslieferant von Werkzeugmaschinen der weltweit führenden Industrieunternehmen!

Ist es uns gelungen Sie neugierig zu machen?
Dann freuen wir uns über Ihren Besuch auf unserem FLOTT Stand Halle 15 Stand B59.

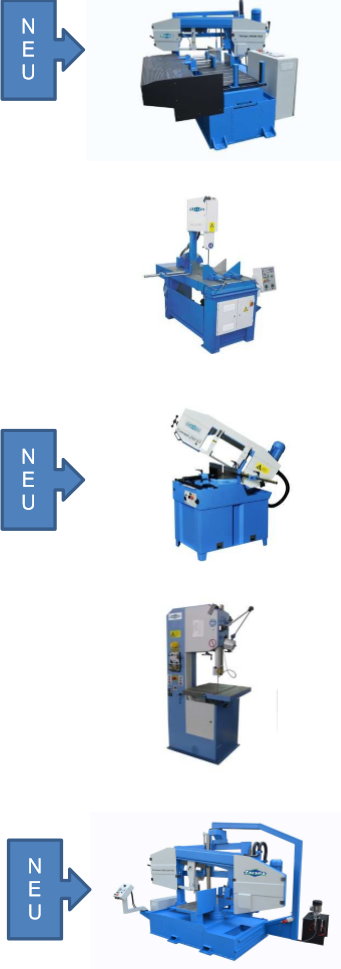

2. JAESPA Maschinenfabrik Karl Jäger GmbH




2-Säulen Gehrungsbandsägeautomat
Modell Concept 330/500 PGA-NC
Messemaschine mit Bügelvorschub über Kugelrollspindel und Servomotor
NC-Steuerung WAGO
Motorstärke 4 kW m. FU
Bandgeschwindigkeit 15-100 m/min
Sägeband 4680x34x1,1
Kapazität 330 mm




Vertikale Gehrungsbandsäge
Modell Classic 423 DGH 30
stufenlose Bandgeschwindigkeit
Sägebügelneigung 1
Kapazität 420 mm
Hydr. Schwenken beidseitig 30
Autom. Winkelpositionierung optional






Horizontale Gehrungsbandsäge
Modell Concept 250 GT
275x180 mm Kapazität 250 mm
Gehrung beidseitig
2 kräftige Führungsarme
mitlaufende Bandreinigungsbürste
Ergonomischer Bandwechsel







Vertikalbandsäge zum universellen Einsatz
Modell MSU 4
Antriebsleistung 2,2kW mit FU
Bandgeschwindigkeit 16 2000 m/min
Arbeitstisch aus Guss 615 x 615 mm







2-Säulen-Gehrungsbandsägemaschine
Modell Concept 460/700 PG
Digitale Gehrungswinkelanzeige
Sägebügelneigung 7
Gehrung beidseitig
Motorstärke 4 kW m.FU
Kapazität 700 x 460 mm
Bandgeschwindigkeit 15-120 m/min.





3. Linsinger Maschinenbau GmbH AUSTRIA



4. Bomar



Auf der METAV 2012 dabei und sofort verkauft: Ergonomic 310.250 ACNC

Bei der Herstellung von Hydraulikrohren müssen Sägeautomaten flexibel sein. Zudem tut eine reibungslose Einbindung in die betriebliche Prozesskette Not. Interhydraulik in Selm entschied sich für die Ergonomic 310.250 ACNC von Bomar. Die Maschine ist zum Sägen von Vollmaterial, Rohren und Profilen konzipiert.

Interhydraulik in Selm fertigt konfektionierte Hydraulikrohre bis 65 mm x 8 mm, bei Niederdruckleitungen sind 100 mm x 2 mm das Maximum: beide jeweils lieferbar in geschweißter, gelöteter oder umgeformter Ausführung. Moderne Maschinentechnik und Qualitätsmanagement haben im Haus hohen Stellenwert. Der Herstellung von Hydraulikrohren gehen Sägearbeiten voraus. Stehen die Sägemaschinen still, entsteht ein Engpass. Sägeband und -automaten müssen insoweit zuverlässig und langlebig sein. Kurze Taktung, hohe Schneidleistung, geringe Restmengen, einfache Bedienung und Integration ins Maschinenumfeld sind Voraussetzungen für Produktivität.

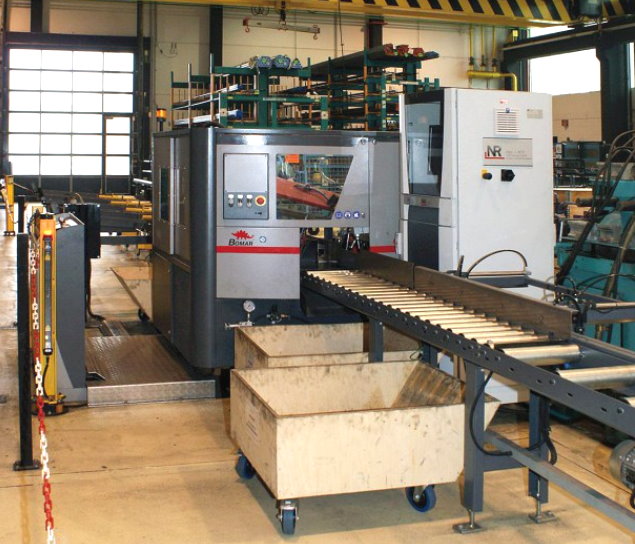

Seit 2012 setzt Interhydraulik die Ergonomic 310.250 ACNC von Bomar ein.Wir suchten damals eine Sägeanlage, die flexibler war als die Vorgängermaschine und Rohre mit 65 mm x 8 mm trennen konnte, berichtet Betriebsleiter Rainer Jung. Die Anlage sollte zudem in die betriebliche Prozesskette integrierbar sein. Hierzu gehöre neben dem Materialfluss der IT-gestützte Informationsfluss.

Ein Handelsvertreter gab Hinweis auf den tschechischen Bandsägen-Hersteller Bomar. Jung kontaktierte Bomar Germany. In den Gesprächen kreiste man die Bandsäge der Reihe Ergonomic mit Schwenkarm-Ausführung als Lösung ein. So überzeugten Maschinengestell, Sägerahmen, Vorschub- und Hauptspannstocks, das Handling sowie die Vielfalt der Optionen. Den Ausschlag gaben Maschinensicherheit, leichte Bedienbarkeit und die Bereitschaft des Anbieters, auf individuelle Anforderungen einzugehen zu Materialfluss und Einbindung in die IT-Struktur. Referenzen und das Preis-/Leistungsverhältnis überzeugten Rainer Jung und seine Geschäftsführung.

Vor der Auslieferung fand eine Vorabnahme im Bomar-Werk Brünn statt. Knapp eine Woche dauerten die Installation und Inbetriebnahme in Selm. Währenddessen wurde die Internet bereitgestellte Fernwartung eingerichtet und ausgetestet.

Passt nahtlos in die Prozesskette
Die Maschine hat 6200 mm Vorschublänge bei Einfachhub. Die Kontrolle der Sägebandspannung und die permanente Überwachung hinsichtlich Rissbildung oder Bruch finden elektronisch statt. Auch der Schnittverlauf wird kontinuierlich überprüft. Bei Überschreiten der programmierten Toleranz wir der aktuelle Sägevorgang beendet. Zur Einbindung des Automaten in die Prozessabläufe werden zur Materialbeschickung das Schräglademagazin SLE 600 sowie im Ausgabebereich eine individuelle Schrägablage mit Bündelung von 10 bis 20 Rohren eingesetzt. Bei dem Schräglademagazin handelt es sich um eine auf die Ergonomic Serie abgestimmte Einheit. Zur manuellen Einstellung der Materialbreite dienen eine einsehbare Skala und ein Handrad. Über ein Bedienpanel lassen sich Magazin Beladung einstellen. Das bereitgestellte Material wird über Rollenbahnen in den Vorschubbereich der Säge transportiert.

Die Bomar-Anlage ist Ausgangspunkt der Fertigung von Hydraulikrohren. Neben der Verwendung hochwertiger Komponenten ist regelmäßige Wartung wichtig. Letzteres erleichtert die Fernwartung. Sollten Störungen auftreten, kann die Servicestelle in Brünn den Status der Maschine auslesen, sie überprüfen und die Behebung vorbereiten. Wartungsarbeiten und Service-Einsätze können koordiniert und Ausfallszeiten so reduziert werden. Die Remote-Aufschaltung auf die Anlage ermöglicht vorausschauende Instandhaltung. Frühzeitig lassen sich Abnutzungen oder sich ankündigende Defekte erkennen.

Flexibilität und Zuverlässigkeit der Maschine sowie der Service haben unsere volle Anerkennung. Mit dem Leistungsniveau der Ergonomic sind wir sehr zufrieden. Dies trifft für alle relevanten Rohrquerschnitte zu. Die anfallenden Restlängen liegen unter 100 mm und führen zu einem erfreulich geringen Materialverlust, resümiert Rainer Jung. Die einfache Bedienung und Materialhandhabung sowie die optimale Integration in das Prozessgeschehen reduzieren Nebenkosten und leisten einen deutlichen Beitrag zur Steigerung der Produktivität und Wettbewerbsfähigkeit.

Jetzt ist wieder METAV und wieder mit Beteiligung der Firma BOMAR in Halle 15 Stand B84
