Stab-Bearbeitungscenter SBC-6

Serienfertigung von kleineren Werkstücken aus Aluminium-Stangenmaterial

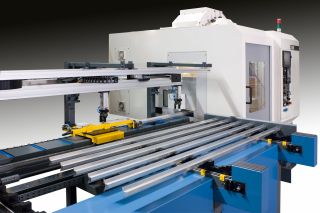

Die Firma J. Neu GmbH entwickelt, in enger Zusammenarbeit mit Ihren Kunden, Maschinen und komplette Automatisierungslösungen u.a. für das Biegen, das Umformen und die Bearbeitung von Rohren und Profilen. Mit dem neuen Stab-Bearbeitungs-Center SBC-6 können kleinere Werkstücke aus Aluminium-Stangenmaterial serienmäßig bearbeitet werden. Das Bearbeitungskonzept setzt sich zusammen aus Kassettenmagazin, Handling- und Vorschubsystem, Bearbeitungszentrum mit integriertem Sägeaggregat, Frässpannstock und Entladeeinrichtung.

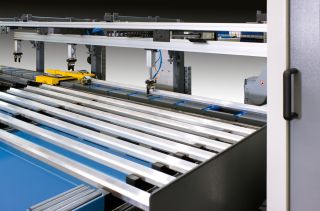

Die Aluminiumprofile werden in das Kassettenmagazin eingelegt. Die einzelnen Kassetten sind dem Profilquerschnitt angepasst, über ein Schnellwechselsystem austauschbar und somit auf die verschiedensten Profile anpassbar.
Das Magazin ist in verschiedenen Längen und mit unterschiedlich vielen Kassetten (Vorlagefächer) lieferbar.
Im Bearbeitungsraum ist eine Kreissäge integriert, welche den Profilanschnitt durchführt. Danach wird das Profil mittels des Vorschubsystems in die richtige

Abschnittlänge positioniert, durch den integrierten Spannstock gespannt und dann gesägt. Der Abschnitt wird durch den Frässpannstock übernommen und in die Bearbeitungsposition gefahren. Das Bearbeitungszentrum mit 12-fach Werkzeugwechsler, welches über eine konventionelle CNC-Steuerung frei programmierbar ist, bearbeitet das Werkstück entsprechend dem abgerufenen Programm. Die Programmierung der Gesamtanlage erfolgt menügeführt über ein Touch-System und ist sehr leicht erlernbar. Besondere Programmierkenntnisse sind nicht erforderlich.

Nach erfolgter Bearbeitung wird das Werkstück durch eine spezielle Entladeeinrichtung und eine Materialrutsche aus dem Bearbeitungsraum in einen Auffangbehälter entladen.

Kontakt: J. Neu GmbH * Adam-Opel-Str. 4-6 * 67269 Grünstadt * www.neu-gmbh.de * info@neu-gmbh.de
