Formatkreissäge für Aluminium von Altendorf
Aktualisiert am: 30.11.2004 11:21
Wirtschaftliches Sägen von Aluminiumprofilen, -strang und -vollmaterial
5 Vorteile, welche für den Einsatz einer Altendorf-Formatkreissäge in Ihrer Fertigung sprechen.
1. Vorschubgeschwindigkeiten, welche die von bekannten Band-, und Bügelsägensystemen um das 10 Fache übertreffen können.
2. Flexibles Maschinenkonzept, welches dem Bediener +/- 1/10 mm genaues rechtwinkliges Formatieren, Winkel- und Gehrungsschnitte auf einfachste Weise ermöglicht.
3. Universelles Maschinenkonzept zum Aufteilen von Plattenmaterial und Strangmaterial
4. Geringe Anschaffungskosten und Betriebskosten
5. Modulares Maschinenkonzept, welches sich weltweit bereits über 110.000 mal bewährt hat.
Die Firma Wilhelm Altendorf GmbH & Co. KG baut seit fast genau 100 Jahren Maschinen für das holz- und kunststoffverarbeitende Handwerk und die Industrie.
Im Jahre 1956 hat die Unternehmensleitung den Entschuss gefasst ausschließlich Formatsägen zu bauen. Hiermit war der Grundstein für eine der erfolgreichsten Standardmaschinen gelegt.
Ein beachtlicher Teil der gebauten Maschinen wird heute in Gewerbe geliefert, welche mit Holzverarbeitung nichts zu tun haben. So gehören mittlerweile Fassadenbauer, Licht- und Werbetechniker, Modell- und Maschinenbauer ebenso zum Kundenkreis von Altendorf.
Da im wesentlichen das Arbeitsergebnis vom Sägewerkzeug ausgeht, können Formgleiche Teile unterschiedlichster Rohmaterialen auf der Formatsäge zugesägt werden.
Hier einige Anwendungsbeispiele:
Aluminiumabdeckung im Flachdachbereich
Rohteilezuschnitt im Modellbau
Rohteilezuschnitt im Apparatebau

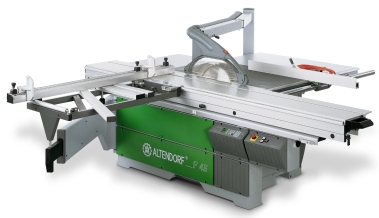

Altendorf-Formatkreissägen für den Aluminiumzuschnitt
Notwendige Optionen:
- Sprühvorrichtung
- angepasste Motorleistung
Vorteilhafte Optionen
-CNC gesteuerte oder digitale Anschlagsysteme
-TIP-SERVO-DRIVE
Werkstoffabhängige Motorleistung
Nachbearbeitungs-, Gratfreie Schnitte bis 5 mm Profilwandung
VARIO-Antrieb
- Stufenlose Drehzahlregelung von 2500 bis 6000 U/min
- 4 Drehzahlen sind immer speicher- und abrufbar
- Bequeme und schnelle Drehzahlanpassung beim Schneiden unterschiedlicher Materialen
- Motorleistung 5,5 KW (7,5 PS)
- Nicht nachrüstbar

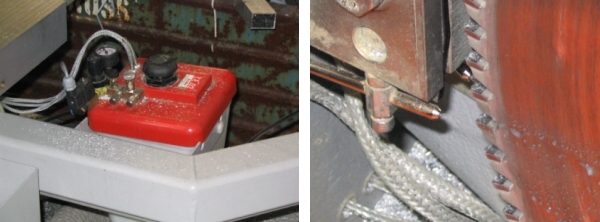

Sprühvorrichtung

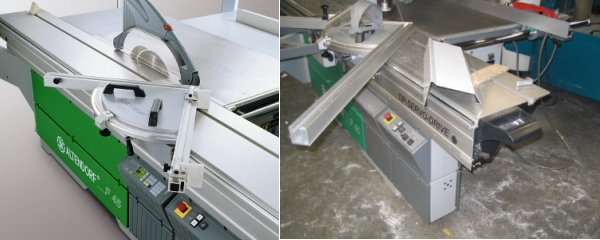

TIP-SERVO-DRIVE
- Elektromotorischer Servo-Antrieb für den DRW
- Stufenlos kontrollierbare Geschwindigkeit
- Bedienung erfolgt individuell über den Steuergriff per Handdruck
- Servomotorantrieb
- Kann ausgeschaltet werden, um im manuellen Modus zu arbeiten
- Erheblich weniger Kraftaufwand beim Schneiden zäher Werkstücke
- Minimale Rücken-Belastung des Bedieners
- Für DRW jeder Länge

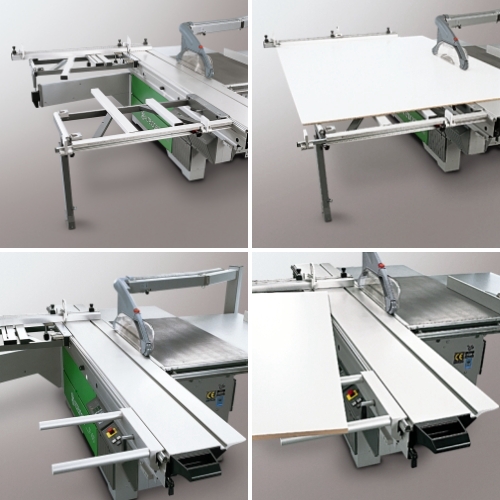

Zubehör für großformatige bzw. schwere Plattenwerkstoffe

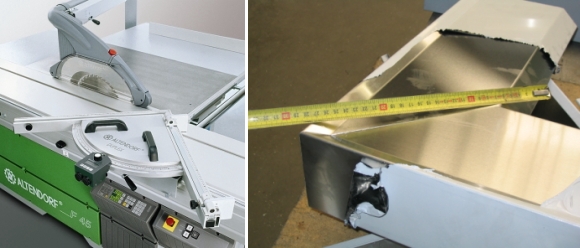

Schneiden von Gehrungen
Winkel- Gehrungsanschlag
- Integrierter Längenausgleich
- Präzise, robust gelagert, für einfaches Einstellen von 0 - 49 in beide Richtungen
- Sicher, reproduzierbarer 90-Winkelschnitt
- Ablängbereich von 95 3500 mm
- Winkeltreue Anbindung von Querschlitten an DRW
- Querschlitten einfach abnehmbar
- Beidseitig gelagerte Kippanschläge mit fester Klemmung garantieren Maßhaltigkeit
- Einfaches Justieren der schräggestellten Maßskalen und exaktes Auslesen über Lupe
- Rollenunterstützter stabiler Teleskopauszug der äußeren Anschlagklappe
- Optional mit Digitaler Längen- und Winkelanzeige
DUPLEX
- Doppelseitiger Anschlag für präzise Gehrungsschnitte von 0 90
- Winkel- und Längeneinstellung erfolgt über Lupe und Maßskala
- Auf der ganzen Länge des DRW positionierbar
- Nachrüstbar
DUPLEX D
- Doppelseitiger Anschlag für präzise Gehrungsschnitte von 0 90
- Digitale Winkelanzeige incl. Feineinstellung mit 1/100 Präzision
- Auf der ganzen Länge des DRW positionierbar
- Batterieschonendes LCD-Display (Laufzeit ca. 1 Jahr)
- nachrüstbar

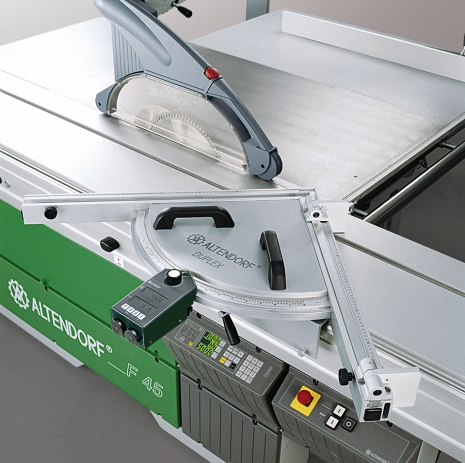

DUPLEX DD
- Doppelseitiger Anschlag für präzise Gehrungsschnitte von 0 90
- Digitale Winkelanzeige incl. Feineinstellung mit 1/100 Präzision
- Digitale Längenanzeige mit automatischem Längenausgleich in Abhängigkeit vom Gehrungswinkel
- Nachmessen und Probeschnitte entfallen
- Auf der ganzen Länge des DRW positionierbar
- Batterieschonendes LCD-Display (Laufzeit ca. 1 Jahr)
- nachrüstbar

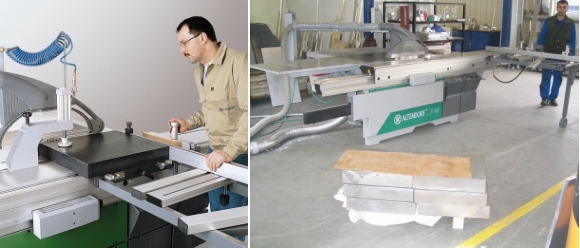

Beschicken der Maschine
(Beschickungssysteme müssen den räumlichen Gegebenheiten und den produktionstechnischen Anforderungen nach konzipiert werden. Sie gehören nicht zum Lieferprogramm von Altendorf)

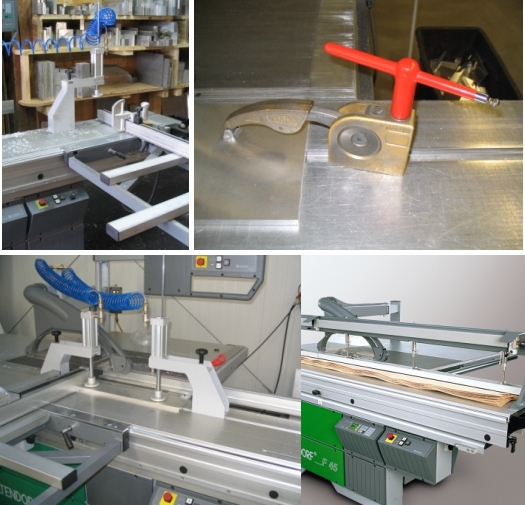

Spannvorrichtungen

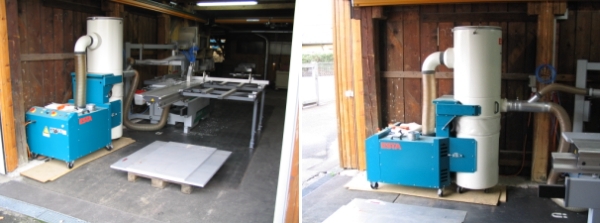

Späneabsaugung an der Formatkreissäge
Da die Maschine über keine eigene Absaugung verfügt, empfehlen wir den Einsatz von Unterdruck- bzw. Reinluftabsauggeräten, welche den folgenden Angaben unserer Maschine entsprechend ausgestattet ist.
Der Luftverbrauch bei 25 m/s beträgt bei einem Querschnitt des Absaugrohres von 160 mm ca. 1800 m/h.
Der Unterdruck bei einem Volumenstrom von 20 m/s beträgt bei einem Gesamtanschluss vom Durchmesser 140 mm 1500 PA.
Werkzeugempfehlungen
Bei ca. 50 verschiedenen handelsüblichen Aluminiumlegierungen und der Vielzahl von Profilquerschnitten ist es schwierig eine pauschale Aussage zu treffen. Wenn Sie uns Ihre Anforderungen an das Schnittbild, den Typ der Legierung und die Abmessungen des Profils nennen bzw. Material für Probeschnitte schicken, erstellen wir gerne Schnittmuster für Sie.
Wilhelm Altendorf GmbH & Co. KG
Wettiner Allee 43/45
32429 Minden
Tel.: 0571 / 9550-0
Fax: 0571 / 9550-111
sales@altendorf.de
zur Homepage der Firma Altendorf
